제품 개요
DEEPSOUND R5의 System 장비를 확인해 보세요.
자동화 측정 시스템
개발 및 연구실
산업 환경
DEEPSOUND R5는 자동화 검사 시스템이 필요한 환경에 적합하고 새로운 개발과 다양한 연구를 도울 수 있는 장비입니다.
Bipolar Pulse Wave
DEEPSOUND 제품은 의료용 초음파 기술 분야에서 인정받고 있는 Bipolar Pulse Wave 방식을 사용하여 보다 적은 노이즈와 깨끗한 신호를 구현합니다.
멀티 보드 확장
R5 멀티보드는 외부 케이싱 없이도 구매 가능합니다.
멀티보드는 19인치 랙 시스템에 맞게 설계되었습니다. 검사 요구 사항을 충족하는 맞춤형 솔루션을 구축하는 데 도움이 되는 유연한 멀티 보드 시스템을 만드십시오.
단일 운용 활용
DEEPSOUND R5에는 HDMI 포트가 있습니다.
R5의 내부 PC는 외부 PC 없이도 프로그램을 독립적으로 실행할 수 있습니다.
별도의 모니터에서 HDMI 포트를 통해 이미지를 볼 수 있습니다.
원격 PC 연결
원격 연결 기능을 사용하면 LAN 포트를 통해 데스크톱 PC 또는 노트북에서 검사 프로그램을 실행할 수 있습니다.
다양한 작업 환경에서 또는 더 높은 성능을 요구하는 작업을 수행할 때 이 기능을 활용하십시오.
고급 소프트웨어 시각화
DEEPSOUND R5 소프트웨어는 A-Scan, B-Scan, C-Scan을 포함한 다중 모드 신호의 대한 화면을 제공합니다.사용자는 명확한 데이터 표현을 통해 결함 검출 결과를 쉽게 분석할 수 있으며, 정확하고 효율적인 검사를 보장합니다.

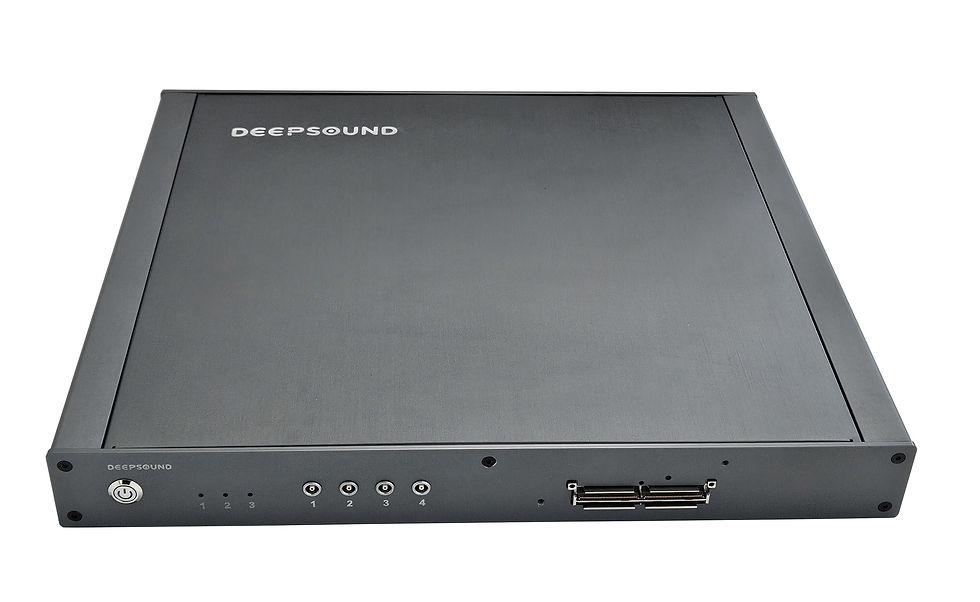

DSK는 맞춤형 프로그램을 개발하고 연구하는 데 도움이 되는 DSK Tutorial 패키지와 함께 제공되는 소프트웨어 개발 키트입니다.
DEEPSOUND R5는 PAUT 채널과 UT 채널을 동시에 사용할 수 있다는 장점이 있어 연구 개발 범위를 넓힐 수 있습니다.
DSK를 사용하여 프로그램 빌드
PORTS
전면 포트
후면 포트
SPECIFICATIONS
General | |
|---|---|
Weight (Board Only) | 0.5kg |
Size(WxHxD) | 325x100x23mm(Board Only) |
Weight (With Case) | 1.2kg |
Size(WxHxD) | 332x170x82mm(With Case) |
PA/UT Configuration | |
|---|---|
Scan Type | Conventional, TOFD, Sectorial |
A-Scan Height | 300% |
Refresh Rate | 30Hz |
Max PRF | 30kHz |
Effective Digitizing Frequency | 100MHz |
Inputs and Outputs | |
|---|---|
Input Power | DC 12V / 5A |
LAN Port | High Speed (1GB/s) |
PAUT Port | 1 (IPEX 160P Type) |
UT Port | 4 (Lemo Connector Type) |
Encoder | 2-axis / D-Sub 15pin 3row |
HDMI | 1 Port |
USB | 2 Ports |
Phased-Array | |
|---|---|
Channel Group | Up to 8 |
Focal Law | Unlimited |
Max Element | 128 |
Max Channel | 32 |
Scan View | A, B, C, S |
Pulser | |
|---|---|
Rectification | RF, Full Wave |
Pulse Width | 50nsec ~ 2000nsec |
Voltage | 25V ~ 160V |
Max Burst Count | 3 |
Pulse Type | Bipolar Pulse Wave |
Receiver | |
|---|---|
Digital Filter Support | Yes |
Bandwidth | 0.5MHz ~ 20MHz |
Dynamic Sample Focusing | Yes |
Sample Resolution | 16 bit |
