Portable
제품 개요
DEEPSOUND의 완전한 휴대용 Conventional UT 패키지를 확인해 보세요.
T3: 현장에 최적화된 직관적 인터페이스와 설계
고속 데이터 전송을 지원하는 외부 포트 규격과 효율적인 전원 설계 사양을 확인해 보세요.
직관적인 배치와 전원 시스템은 복잡한 설정 없이도 즉각적인 검사 시작을 가능하게 합니다.
Calibration Tool (교정 프로그램)
DEEPSOUND T3는 Velocity, Wedge delay, DAC, Encoder 등 다양한 Calibration(교정) 프로그램을 제공하고 있습니다.
TOFD에 대한 교정도 프로그램에서 제공하고 있어 검사 전 교정을 통해 정확한 정밀 검사를 할 수 있습니다.

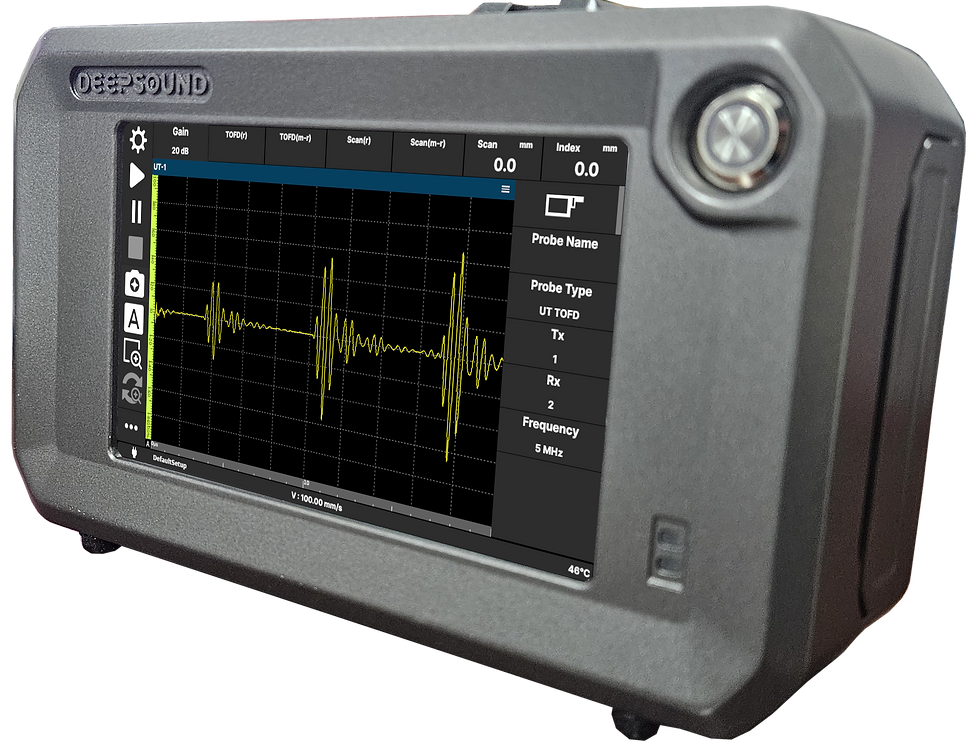

TOFD Tool (TOFD 프로그램)
DEEPSOUND T3는 TOFD 기능을 기본적으로 제공하고 있고 Encoder Port를 활용하여 이동하면서 이미지를 획득할 수 있도록 설계가 되었습 니다.
DEEPSOUND T3를 통해 최적화된 검사 솔루션을 설계 할 수 있습니다.
빠른 배터리 교체
T3는 스마트 배터리 시스템을 통해 용량 상태를 직관적으로 확인할 수 있으며, 완충 시 약 5시간의 안정적인 운용 시간을 제공합니다.
또한 탈부착 구조로 설계되어 현장에서 빠르고 간편한 배터리 교체가 가능합니다.
경량화 된 장비
DEEPSOUND T3는 7인치 디스플레이를 탑재하면서도 동급 휴대용 NDT 장비 대비 가장 콤팩트한 설계를 구현했습니다.
무게는 1kg 이하로, 다양한 작업 환경에서 한 손으로도 편리하게 운용할 수 있습니다.
Encoder Port의 장점
DEEPSOUND T3 장비는 Encoder port가 있어 데이터를 실시간으로 수 집 및 저장할 수 있어 높은 검사 신뢰성을 제공합니다.
Encoder를 활용하여 다양한 솔루션을 제공합니다

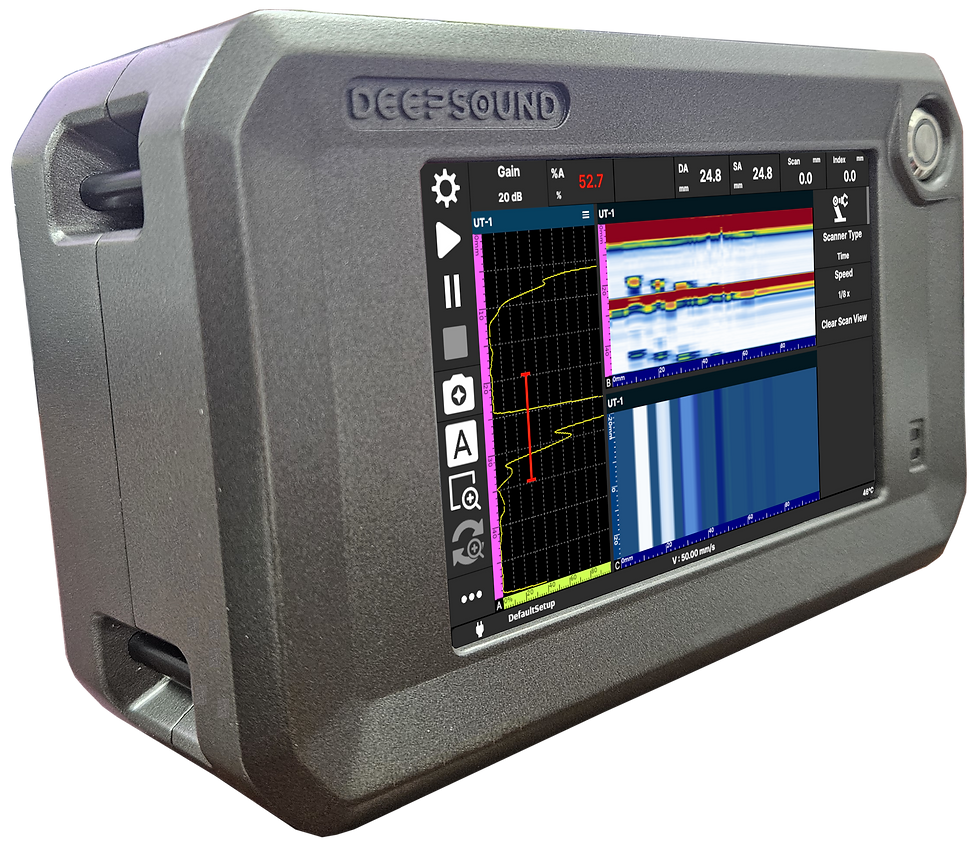

두께 측정
프로그램은 부식 두께의 차이를 감지할 수 있습니다.
색상으로 구분되는 이러한 차이점은 직관적인 평가를 가능하게 하며, 검사된 데이터는 DEEPSOUND의 분석 프로그램인 DSViewer. 를 사용하여 추가로 검토할 수 있습니다.
PORTS
전면 패널
후면 패널
오른쪽 패널
상단 패널
SPECIFICATIONS
General | |
|---|---|
Dimensions(W x H x D) | 174mm x 111.5mm x 61mm |
Weight | 0.9kg (With Battery x1 |
Power Supply | 12V, 5A |
Batteries | Li-ion, 7.2V/6600mAh/47.52Wh x 1ea |
Operation time | Up to 5 hours |
Display | 7” Wide Monitor [ 1024 x 600 ] |
Storage | 16GB |
Environmental | |
|---|---|
Operating temperature | 0 – 60℃ |
Storage Temperature Range | -20 – 80℃ |
Connectivity | |
|---|---|
USB Port | USB 3.0 x1 |
UT Port | Lemo 00 UT Connector x2 |
Encoder Port | 2-Axis Encoder input |
UT Configuration | |
|---|---|
Max PRF | 3000Hz |
Refresh Rate | 30Hz |
A-scan Height | 300% |
Data Specifications | |
|---|---|
Image export | Yes |
Maximum Number of A-scan Data Point | Up to 16384 |
Rectification | RF, Full wave |
Filtering | Selection of low-pass, Band-pass, High-pass |
Pulse Specifications | |
|---|---|
Sample Resolution | 16bit |
Band width | 0.5~20MHz |
Gain Range | 0dB~90dB |
Voltage | 25V ~ 160V ( 5V Step ) |
Pulse Shape | Bipolar Pulse |
Pulse Width | 50ns ~ 2,000ns |
